Quad H桥模块

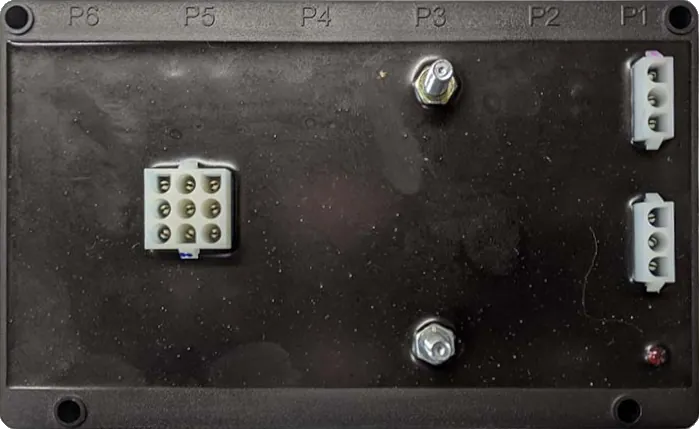

Trionic Quad H-Bridge

产品亮点

启用CANbus的四H桥模块有八个输出，可切换到B+或B-：

四个H桥输出可以切换四个电机的方向，或者
八个离散输出切换到B+或B-

一般特证

内部电流监测器可以在高达12安培的指定过电流下关闭H桥输出对。
4个H桥输出或8个离散输出到B+或B-
四对输出之间的4个电流监测器
电流过载停机
基于CAN

Technical Data

Power Supply	12 / 24V	8.5 to 33 Vdc
H-bridge Outputs	8A protected	S/C protected
Internal current monitors	4
Water proof	IP 67
Working Temperature	-40 + 60°C
Overall Dimensions	7.3” x 4.5” x 1.3” 186 x 115 x 34 mm
